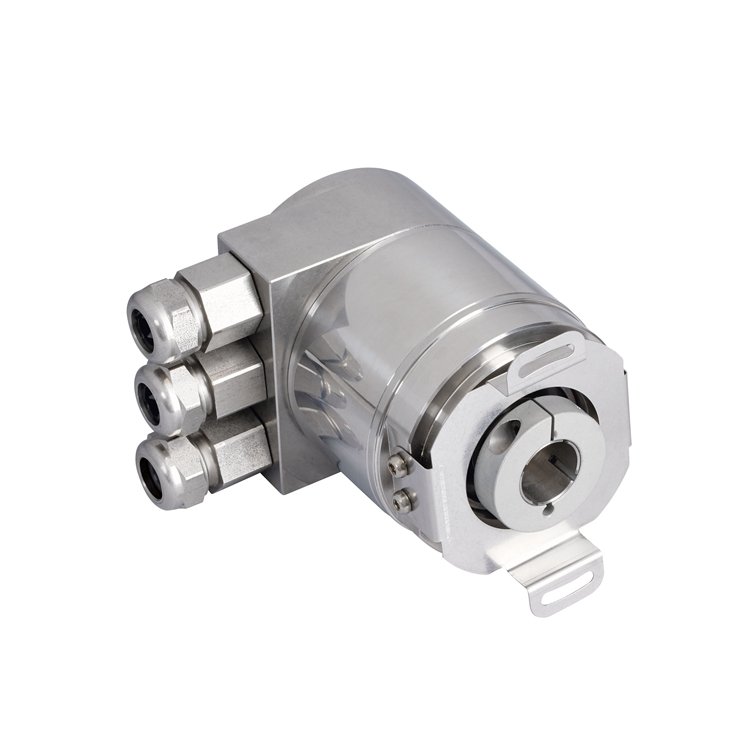

同步串行SSI信號輸出
¨ 國際標準SSI同步串行信號
¨ 與國外任何品牌SSI編碼器可互換使用，更方便連接
¨ 歐系標準安裝尺寸，軸型安裝或盲孔型安裝，安裝方便
¨ SSI數字輸出，*快可設時鐘頻率1MHZ，高速度，高工業等級
¨ 防護等級可達達IP68，工作溫度可達-45°C...+85°C，可完美應用與長時間水下工作
¨ 具有安全鎖式軸承設計，可防止大尺寸**軸承組在運行和安裝期間，由于軸向載荷較大而造成不對心。
¨ 可選擇不銹鋼防爆型重載編碼器，具有EX II 2 G Ex ib IIB T4 Gb 歐盟防爆等級認證 ，為石油化工以及防爆設備保駕護航。
|
產品系列 |
ENX60-J |
ENX60-K |
ENX60-K2 |
ENX60-T |
|
尺寸（外殼） |
? 60mm |
? 60mm |
? 60mm |
? 60mm |
|
特性 |

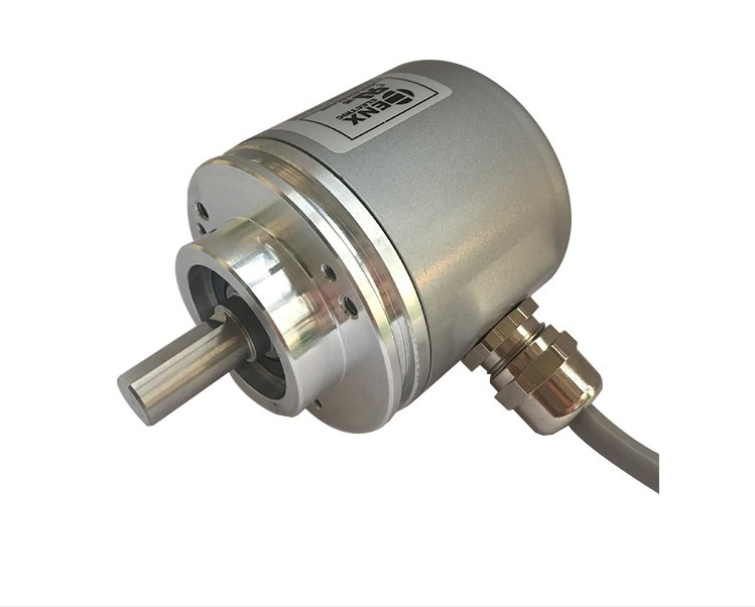

軸型帶夾緊法蘭 |

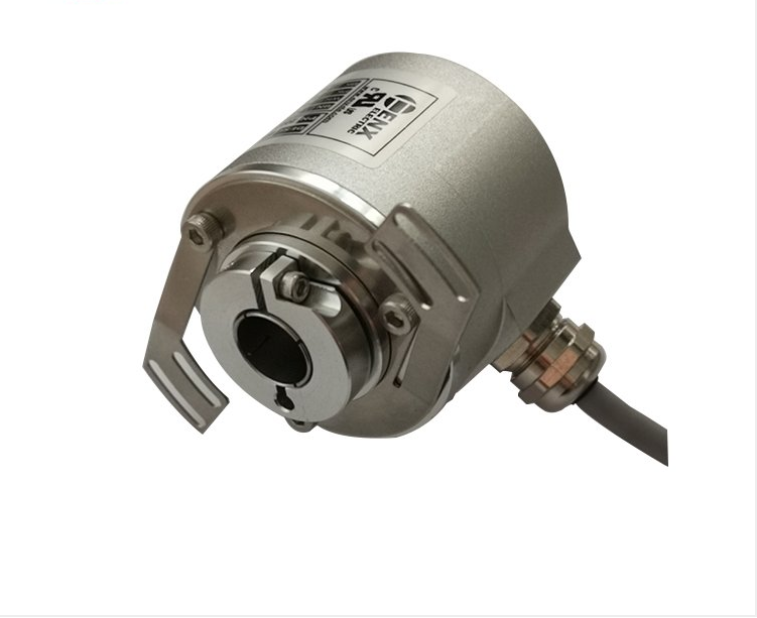

頂絲式盲孔型 |
抱緊環式盲孔型 |
軸型帶同步法蘭 |
|
主軸尺寸 |
軸型?6，8、10、12mm |
盲孔型?6、8，10，12，14，15，16、18、20、22mm |
軸型?6、8 、10mm |
|
|
|
||||
|
輸出信號 |
SSI同步串行 |
|||
|
電源電壓 |
10....30VDC 或 5VDC （反極性保護、過壓保護） |
|||
|
單圈分辨率 |
標準12位4096和13位8192（可達可選16位65536線） |
|||
|
轉動圈數 |
標準12位4096圈，可達14位16384圈 |
|||
|
重復精度 |
±2BIT |
|||
|
消耗電流 |
< 40mA(24V電源) 空載 |
|||
|
信號調整 |
方向可調，外部零位可調 |
|||
|
編碼 |
格雷碼 或 二進制 |
|||
|
|
||||
|
可達轉速 |
5000r/min |
|||
|
主軸負載 |
徑向80N，軸向40N |
|||
|
防護等級 |
IP65或IP68 |
|||
|
啟動力矩 |
≤3Ncm |
|||
|
工作溫度 |
-35°C....85°C（可定制工作溫度-45°C....85°C） |
|||
|
儲存溫度 |
-40°C....100°C |
|||
|
抗沖擊 |
1000m/s2 , 6ms（100g） |
|||
|
抗振動 |
20g |
|||
|
連接方式 |
8芯屏蔽電纜或航空插頭 |
|||
|
出線方式 |
徑向側出，軸向后出 |
|||
接線表
|
顏色針腳 |
棕色2 |
白色1 |
綠色3 |
黃色4 |
灰色5 |
粉色6 |
黑色9 |
藍色8 |
|
信號 |
Vcc |
0V |
CLOCK+ 時鐘正 |
CLOCK- 時鐘負 |
DATA+ 數據正 |
DATA- 數據負 |
清零或中點定位 |
DIR旋轉方向 |
同步串行SSI信號輸出
¨ 國際標準SSI同步串行信號
¨ 與國外任何品牌SSI編碼器可互換使用，更方便連接
¨ 歐系標準安裝尺寸，軸型安裝或盲孔型安裝，安裝方便
¨ SSI數字輸出，*快可設時鐘頻率1MHZ，高速度，高工業等級
¨ 防護等級可達達IP68，工作溫度可達-45°C...+85°C，可完美應用與長時間水下工作
¨ 具有安全鎖式軸承設計，可防止大尺寸**軸承組在運行和安裝期間，由于軸向載荷較大而造成不對心。
¨ 可選擇不銹鋼防爆型重載編碼器，具有EX II 2 G Ex ib IIB T4 Gb 歐盟防爆等級認證 ，為石油化工以及防爆設備保駕護航。
|
產品系列 |
ENX60-J |
ENX60-K |
ENX60-K2 |
ENX60-T |
|
尺寸（外殼） |
? 60mm |
? 60mm |
? 60mm |
? 60mm |
|
特性 |
軸型帶夾緊法蘭 |
頂絲式盲孔型 |
抱緊環式盲孔型 |
軸型帶同步法蘭 |
|
主軸尺寸 |
軸型?6，8、10、12mm |
盲孔型?6、8，10，12，14，15，16、18、20、22mm |
軸型?6、8 、10mm |
|
|
|
||||
|
輸出信號 |
SSI同步串行 |
|||
|
電源電壓 |
10....30VDC 或 5VDC （反極性保護、過壓保護） |
|||
|
單圈分辨率 |
標準12位4096和13位8192（可達可選16位65536線） |
|||
|
轉動圈數 |
標準12位4096圈，可達14位16384圈 |
|||
|
重復精度 |
±2BIT |
|||
|
消耗電流 |
< 40mA(24V電源) 空載 |
|||
|
信號調整 |
方向可調，外部零位可調 |
|||
|
編碼 |
格雷碼 或 二進制 |
|||
|
|
||||
|
可達轉速 |
5000r/min |
|||
|
主軸負載 |
徑向80N，軸向40N |
|||
|
防護等級 |
IP65或IP68 |
|||
|
啟動力矩 |
≤3Ncm |
|||
|
工作溫度 |
-35°C....85°C（可定制工作溫度-45°C....85°C） |
|||
|
儲存溫度 |
-40°C....100°C |
|||
|
抗沖擊 |
1000m/s2 , 6ms（100g） |
|||
|
抗振動 |
20g |
|||
|
連接方式 |
8芯屏蔽電纜或航空插頭 |
|||
|
出線方式 |
徑向側出，軸向后出 |
|||
接線表
|
顏色針腳 |
棕色2 |
白色1 |
綠色3 |
黃色4 |
灰色5 |
粉色6 |
黑色9 |
藍色8 |
|
信號 |
Vcc |
0V |
CLOCK+ 時鐘正 |
CLOCK- 時鐘負 |
DATA+ 數據正 |
DATA- 數據負 |
清零或中點定位 |
DIR旋轉方向 |
